1. 電機子ドロップテスト不良の為、ライザーとコイルの接続部を詳細点検

　ドロップテストの結果、不良判定が12ヶ所。

　その全てが、上から2段目のライザーとコイル接続部にて断線していた。

2.電機子コイル除去後、手入れ中、ライザー切れを発見

　コイル分解後、ライザー手入れ時にライザー付け根部に亀裂を確認。

　1本は少し動かすと根元から切れ落ちた。

　目視点検の結果、亀裂180本中26本有り。

　ライザー根元のワニスを手入する事により、剥がしたところ、亀裂が発見された。

　通常の目視点検では、発見され難くなっていた。

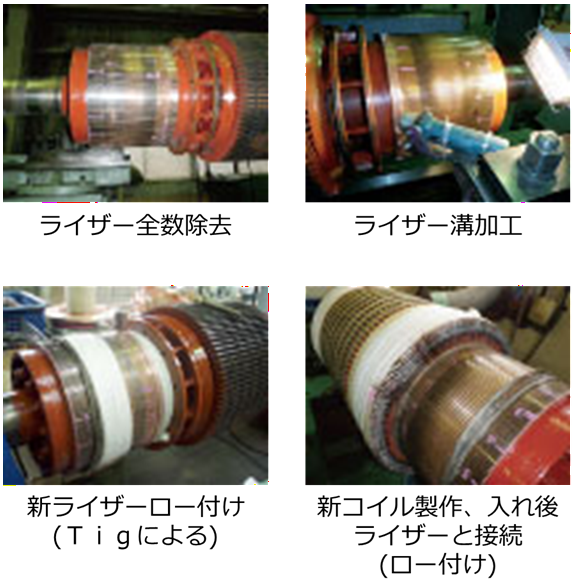

3.電機子　旧ライザー全数除去、溝堀り後、

　電機子　新ライザーと新コイル接続

4. 電機子 反ライザー側 新コイル接続

　コイル巻き替えに際して、ライザー部を補強しコイル断線の対策としました。

　　対策① ライザー間にスペーサを詰めライザー一部を円状に一体化

　　対策② ライザー上にバインドを掛け遠心力に対して補強

5. 電機子 ＣＭ外周切削、アンダーカット面取り
　電機子修理完了
